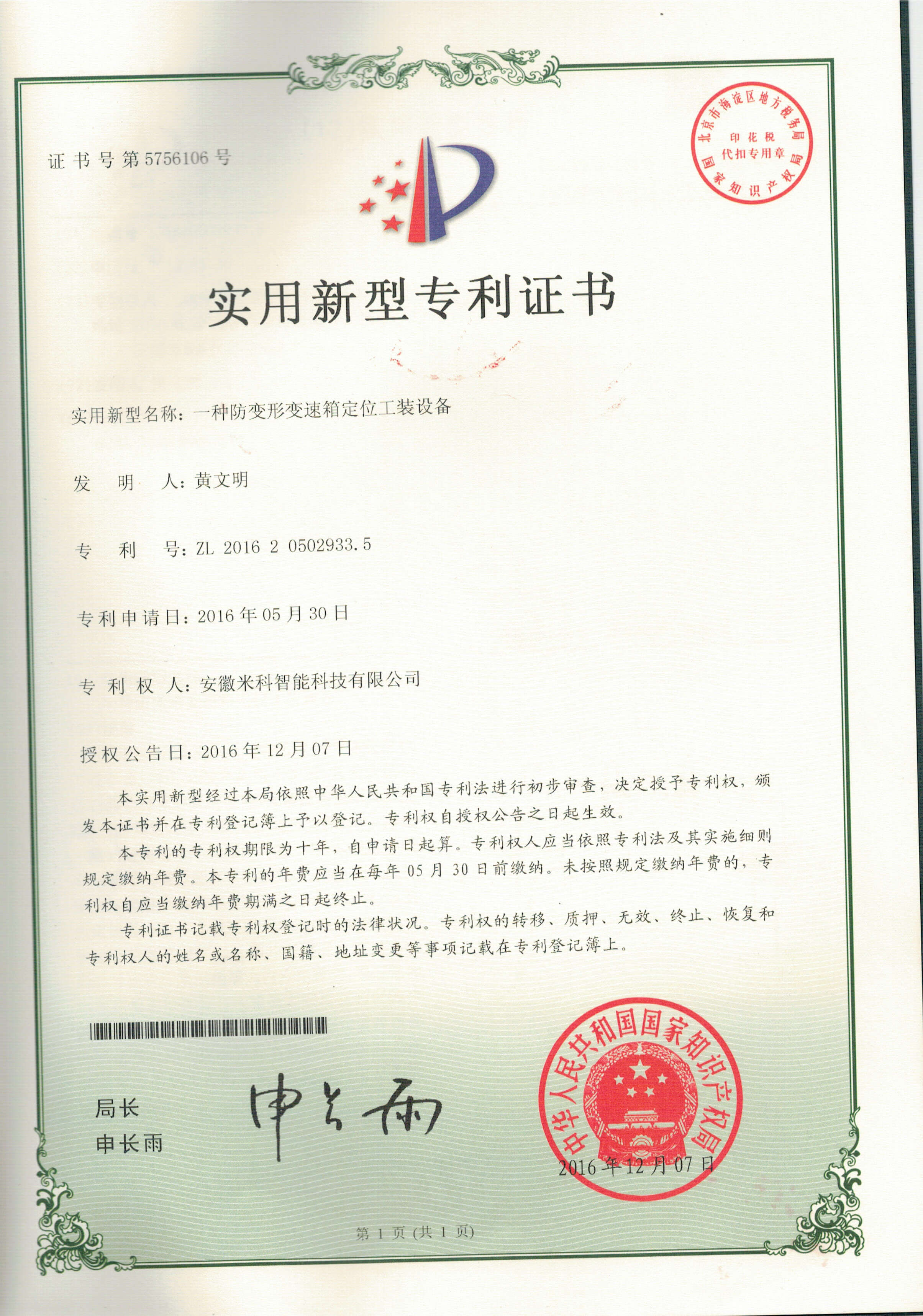

防变形变速箱定位工装设备

      该实用新型公开了一种防变形变速箱定位工装设备，属于工程夹具技术领域。其主要包括左右两个对称的夹紧设备，夹紧设备包括夹具固定座，夹具固定座上固定安装有支撑柱，支撑柱顶端固定连接水平放置的气缸安装座，气缸安装座上固定安装有竖直放置的气缸，气缸的气缸杆输出端固定连接有水平放置的压紧板旋板，压紧板旋板另一端下方通过固定轴连接压紧板，压紧板中心位置通过短圆柱和开口销固定连接有矩形的等高块压紧板两端为内六角螺柱，固定轴伸出压紧板旋板部分与压紧板之间设有同轴的弹簧。本实用新型其通过在压紧板上方设置弹簧和在固定轴上添加橡胶套筒有效解决气缸动力压紧端应力累积变形的问题，本实用新型结构简单，安装方便。
